Nguồn gốc:
Trung Quốc
Hàng hiệu:
ANNEC

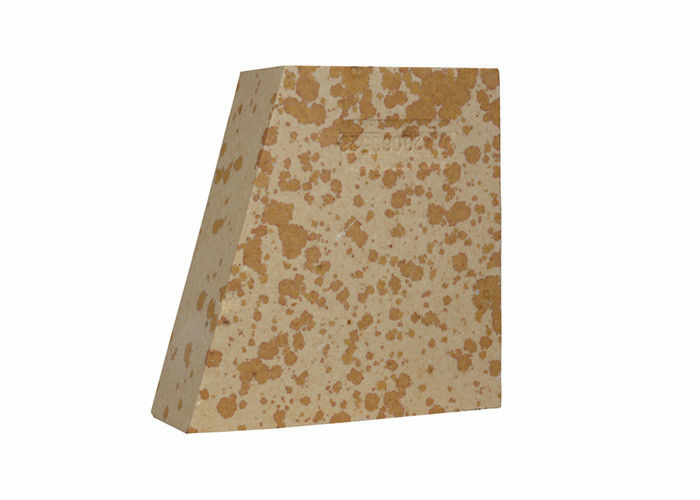

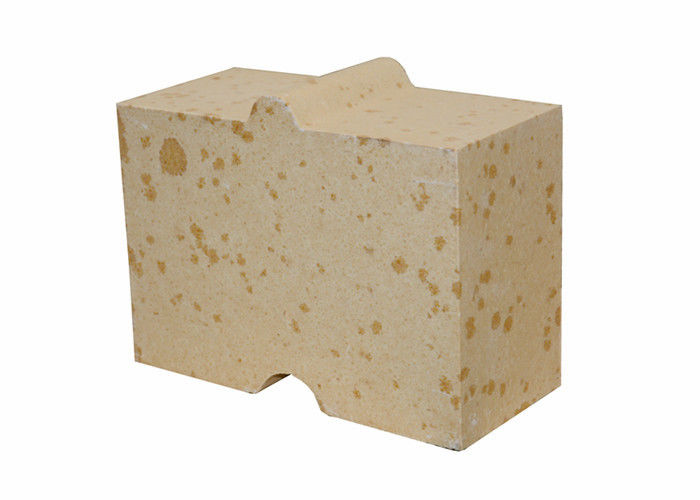

Nhiệt độ cao chống axit Alumina Silica Firebrick cho lò
Kích thước tiêu chuẩn: Gạch này có kích thước đặc biệt cho các đường ống của ngành công nghiệp, Kích thước đặc biệt và Dịch vụ OEM cũng cung cấp!
Kích thước chính xác, cung cấp các loại hình dạng theo bản vẽ của khách hàng
sản xuấtct Descxé toạc:
| gạch silic | ||
| Mục | Giá trị | |
| Al2Ô3 | (%) | ≤1,0 |
| Fe2Ô3 | (%) | ≤1,0 |
| SiO2 | (%) | ≥95 |
| Khối lượng riêng ( g/cm3) | ≥1,80(Tường gạch) | |
| ≥1,78(Gạch rô / Gạch thủ công) | ||
| Mật độ khối Ture ( g / cm3) | ≤2,34 | |
| Độ rỗng rõ ràng (%) | ≤24 (Gạch rô / Gạch thủ công) | |
| ≤23(Gạch ốp tường) | ||
| Cường độ nghiền nguội (MPa) | ≥25(Gạch máy) | |
| ≥22(Gạch rô / Gạch thủ công) | ||
| Thạch anh dư (%) | ≤1,5 | |
| Giãn nở nhiệt1000℃ (%) | 1.2 | |
| Độ dẫn nhiệt1200℃ (W/mK) | 2 | |
| Tỷ lệ Creep (20 ~ 50h, 0,2MPa) (%) | ≤0,3(1500℃) | |
| Thay đổi tuyến tính khi hâm nóng(1500℃×5h) (%) | 0~+0.2 |
|
Sự định nghĩa:
Gạch silics được làm bằng silicon làm nguyên liệu thô với quá trình nung ở nhiệt độ cao, ở trên là oxit silic93%, được sử dụng trong lò cao nóng, lò than cốc, lò nung thủy tinh, những viên gạch này có độ ổn định thể tích tốt ở nhiệt độ cao, độ khúc xạ cao dưới tải trọng, tỷ lệ co ngót nhỏ trong điều kiện làm việc.
Nó được bắn từ từ ở nhiệt độ 1350 ~ 1430℃ để giảm khí quyển.Khi được nung nóng đến 1450 ℃, khoảng 1,5 ~ 2,2% tổng độ giãn nở thể tích, độ giãn nở còn lại sẽ làm cho các mối nối cắt đóng lại, để đảm bảo khối xây có độ kín khí tốt và độ bền kết cấu.
Lợi thế:
Hàm lượng tạp chất thấp hơn
Sức đề kháng tuyệt vời trong mài mòn xỉ
Không co lại trong đốt cháy nhiều lần
Nhân vật sức mạnh cảm lạnh siêu cao
Hiệu suất tốt ở độ khúc xạ nhiệt độ cao dưới tải
Kháng ôn đới cao hơn với độ khúc xạ tốt
Gạch chịu lửa nhôm silicat
Ứng dụng:
gạch silicchủ yếu được sử dụng cho buồng luyện cốc và buồng đốt của lò luyện cốc, buồng tái sinh và buồng đốt của thép làm lò nung lộ thiên, hố ngâm, vật liệu chịu lửa của lò nấu chảy thủy tinh, thiêu kết gốm và kho chứa lò nung khác.Được sử dụng cho vách ngăn lò Các bộ phận chịu lực khác.
Nó cũng được sử dụng cho các bộ phận chịu tải nhiệt độ cao của lò cao nhiệt độ cao và phần trên của lò đốt hở axit.
Gạch silicđối với lò thủy tinh đề cập đến sản phẩm chịu lửa silicon được sử dụng trong phần nhiệt độ cao của lò nung thủy tinh (không tiếp xúc với chất lỏng thủy tinh), nó là một loại vật liệu chịu lửa axit chủ yếu được làm từ tridymite, cristobalite và một lượng nhỏ thạch anh còn lại như cũng như pha thủy tinh.Vật liệu chịu lửa thô là cát silic tự nhiên có hàm lượng SiO2 phải trên 96%.Hàm lượng SiO2 trong cát silic càng cao thì gạch silic oxit càng chịu được nhiệt độ cao.
lò thủy tinhGạch siliccó nhiệt độ cao và ổn định thể tích, không gây ô nhiễm chất lỏng thủy tinh, chống ăn mòn hóa học, mật độ khối nhỏ và có thể giảm trọng lượng của thân lò.
Đóng gói và vận chuyển
Đóng gói tiêu chuẩn: bao bì bên trong không thấm nước + bao bì bên ngoài thích hợp cho vận chuyển container
Gửi yêu cầu của bạn trực tiếp đến chúng tôi
