Nguồn gốc:
Trung Quốc
Hàng hiệu:
ANNEC
Chứng nhận:
ISO
Số mô hình:
JM28
Gạch cách nhiệt nhôm cao / Gạch cách nhiệt nhẹ Gạch chịu lửa cách nhiệt nhẹ
Gạch cách nhiệt nhẹ Gạch chịu lửa cách nhiệt nhẹ
| Mục | JM20 | JM23 | JM26 | JM28 | JM30 | JM32 | |
| Thương hiệu Hoa Kỳ | IFB2000 | IFB2300 | IFB2600 | IFB2800 | IFB3000 | IFB3200 | |
| Nhiệt độ phân loại (ºC) | 1000 | 1260 | 1430 | 1540 | 1650 | 1760 | |
| Mật độ khối lượng lớn (g / cm3) | 0,52 | 0,55-0,60 | 0,78 | 0,88 | 1,03 | 1,25 | |
| Cường độ nghiền nguội (Mpa) | 0,8 | 1,2 | 1,6 | 2.1 | 2,5 | 3.5 | |
| Modulus of Rupture (Mpa) | 0,6 | 0,9 | 1,4 | 1,6 | 2.1 | 2.1 | |
| Gia nhiệt Thay đổi tuyến tính (%) CT-30 ºCX 8H | 1065 ºC 0 |
1230ºC 0 |
1400ºC -0,5 | 1510ºC -0,8 | 1620ºC -0,9 | 1730ºC -0,9 |
|
| Độ dẫn nhiệt (W / mk) | 400ºC | 0,17 | 0,17 | 0,24 | 0,30 | 0,40 | 0,49 |
| 600ºC | 0,19 | 0,19 | 0,27 | 0,32 | 0,42 | 0,50 | |
| 800ºC | 0,22 | 0,22 | 0,30 | 0,35 | 0,44 | 0,51 | |
| 1000ºC | 0,24 | 0,25 | 0,32 | 0,38 | 0,45 | 0,53 | |
| Al2O3 (%) | 45 | 37 | 54 | 64 | 72 | 77 | |
| Fe2O3 (%) | 0,9 | 1,0 | 0,9 | 0,8 | 0,7 | 0,5 | |
| SiO2 (%) | 50 | 50 | 42 | 32 | 26 | 22 | |

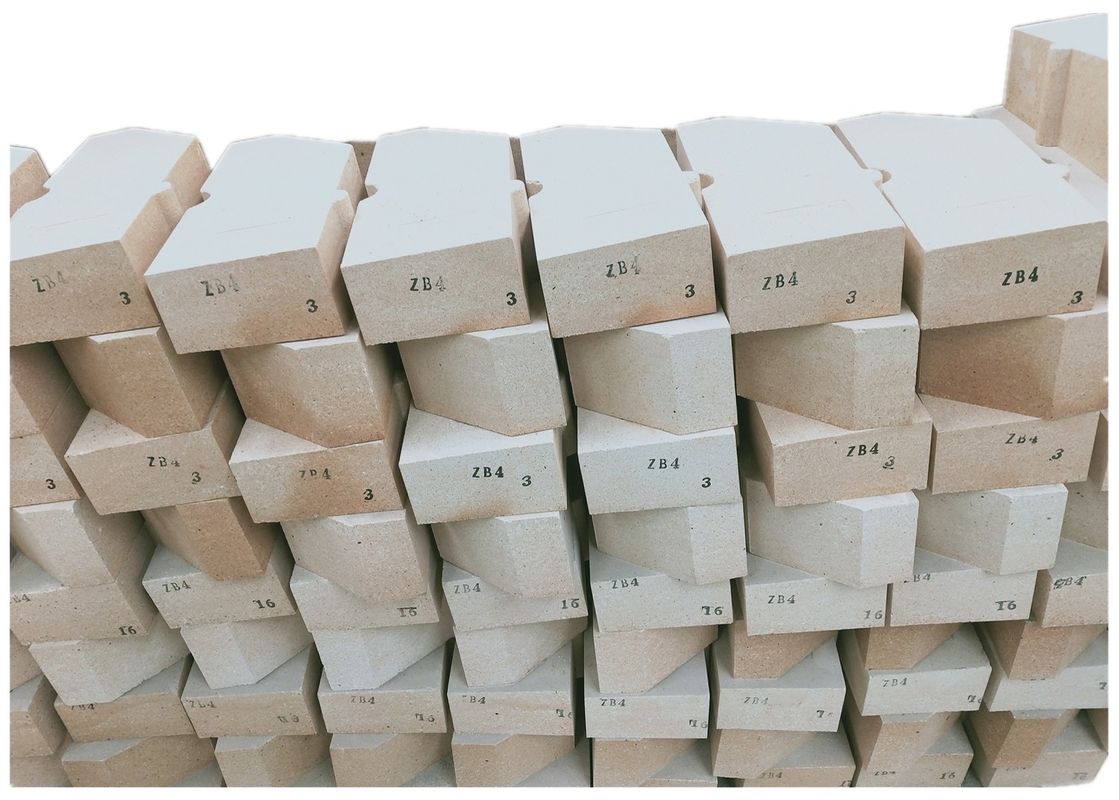

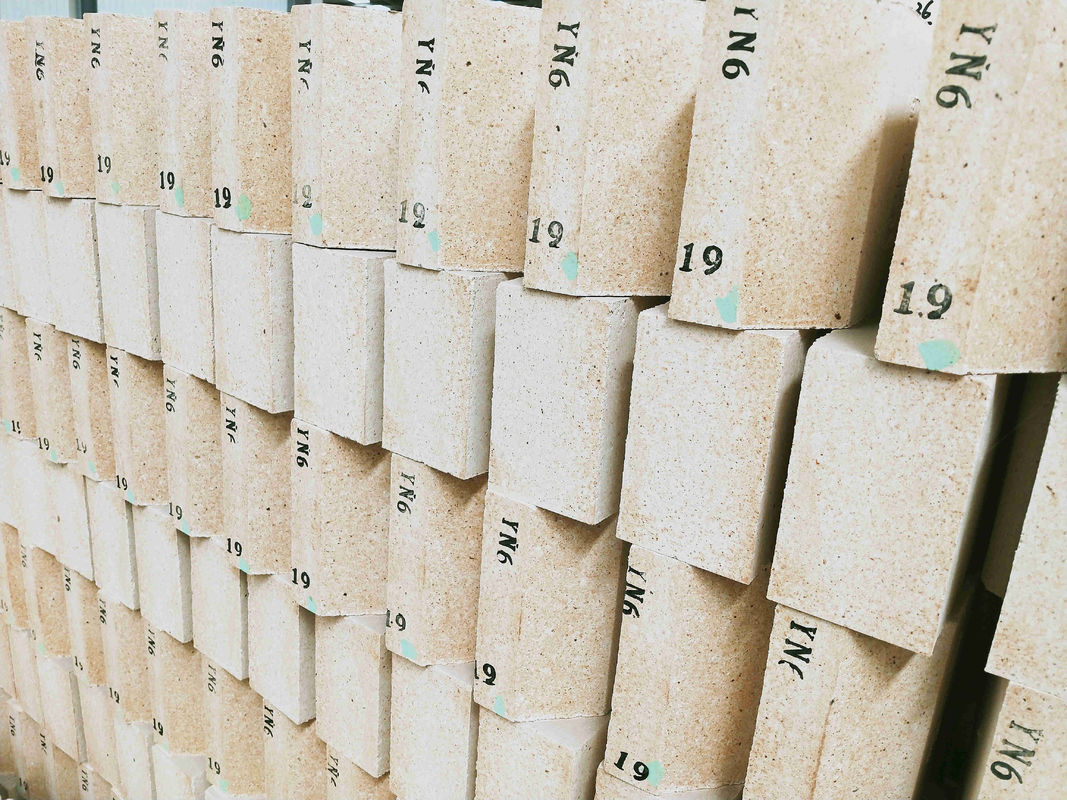

Gạch cách nhiệt nhẹ Gạch chịu lửa cách nhiệt nhẹ dùng để chỉ sản phẩm chịu lửa cách nhiệt làm bằng bôxit có hàm lượng Al2O3 không nhỏ hơn 48%.
Gạch cách nhiệt nhẹ Gạch chịu lửa cách nhiệt nhẹ chủ yếu được làm từ clinker bauxit, kết hợp với đất sét làm nguyên liệu thô, trộn với chất kết dính và mùn cưa.
Gạch nhẹ cách nhiệt Gạch chịu lửa cách nhiệt nhẹ là vật liệu chịu lửa cách nhiệt cách nhiệt lý tưởng, với ưu điểm là cường độ cao, dẫn nhiệt thấp, cách nhiệt tốt và giá thành rẻ.Đối với các lò nung & lò công nghiệp khác nhau, nó là một loại vật liệu chịu lửa cần thiết để tiết kiệm năng lượng và bảo quản nhiệt độ.
Gạch cách nhiệt LLightweight Gạch chịu lửa cách nhiệt nhẹ còn được gọi là gạch cách nhiệt cao nhôm.Nó chứa hơn 48% Ai2O3 và chủ yếu bao gồm mullite và pha thủy tinh hoặc corundum.Nó thường được làm bằng bauxit cao và một lượng nhỏ đất sét.Sau khi các nguyên liệu thô được tiếp đất, nó sẽ được tạo thành bùn.Sau đó, nó được đúc và đúc và nung ở nhiệt độ 1300 ~ 1500 ℃.Đôi khi alumimum công nghiệp được sử dụng để thay thế bauxit.Chất vô cơ được thêm vào làm chất mất cháy để tăng độ xốp của vật liệu chịu lửa.
Đặc trưng:
1. Mức độ chống cháy cao, sản phẩm có độ tinh khiết cao có thể đạt 1650-1800 ℃.
2. Khả năng chống sốc nhiệt tốt.
3. Tính ổn định hóa học.
4. Mật độ thấp, hiệu quả cách nhiệt tốt.
5. Độ dẫn nhiệt thấp, chất lượng ổn định.
So với gạch chịu lửa dày đặc, Gạch tiêu chuẩn cách nhiệt Mullite JM 28 có những ưu điểm sau:
(1) Với khả năng tích trữ nhiệt thấp và hiệu suất nhiệt cao, nó có thể tăng tốc độ luân chuyển của các lò hoạt động gián đoạn, nâng cao hiệu quả sản xuất, giảm tiêu thụ nhiên liệu và tiết kiệm năng lượng.
(2) Hệ số dẫn nhiệt thấp, có thể làm giảm độ dày của thành lò và mái, giảm chất lượng thân lò, đơn giản hóa cấu trúc của lò.
(3) Nhiệt độ lò có thể trở nên đồng nhất.Chúc nâng cao chất lượng sản phẩm.
(4) Nhiệt độ bên ngoài lò thấp thuận tiện cho việc vận hành, nâng cao hiệu quả lao động, cải thiện điều kiện lao động lắp đặt và xả lò.
Ứng dụng:
Gửi yêu cầu của bạn trực tiếp đến chúng tôi
