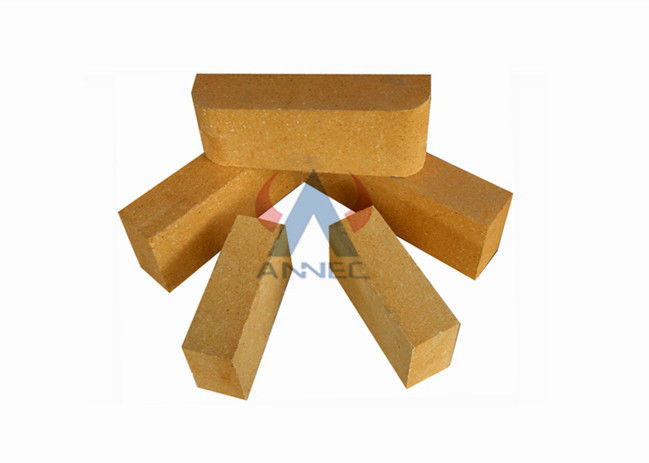

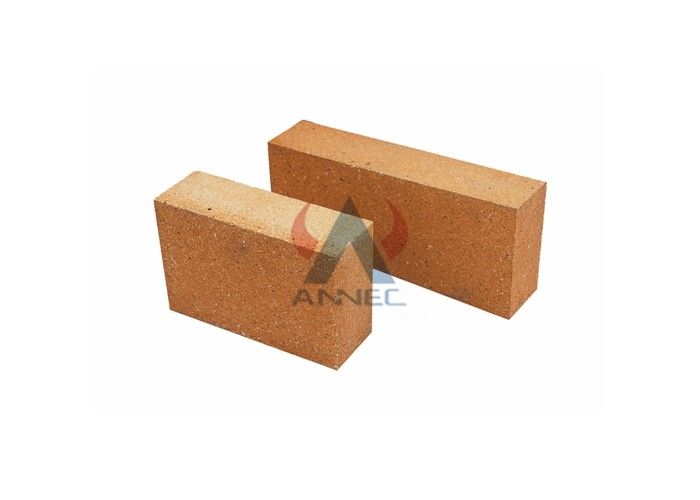

Gạch chịu lửa đất sét cao 60Mpa 1280 độ

1. Các chỉ số hóa lý:

   Hạng mục / Hạng	Gạch đất sét nung				Gạch alumin cao
   	SK-30	SK-32	SK-34	SK-35	SK-36	SK-37	SK-38	SK-40
   AL2O3% (≥)	30	35	38	45	55	65	70	82
   Fe2O3% (≤)	2,5	2,5	2.0	2.0	2.0	2.0	2.0	2.0
   Độ khúc xạ (SK)	30	32	34	35	36	37	38	40
   Độ khúc xạ dưới tải, 0,2MPa, ° C (≥)	1250	1300	1360	1420	1450	1480	1530	1600
   Độ rỗng rõ ràng (%)	22-26	20-24	20-22	18-20	20-23	20-23	20-22	18-20
   Mật độ khối lượng lớn (g / cm³)	1,9-2,0	1,95-2,1	2.1-2.2	2,15-2,22	2,25-2,4	2,3-2,5	2,4-2,6	2,5-2,7
   Cường độ nghiền nguội, MPa (≥)	20	25	30	40	45	50	60	70

Các Chống chịu áp suất cao Fireclay Bric Có thể so sánh với gạch silica, lên đến 1690 ~ 1730 ℃, nhưng nhiệt độ hóa mềm khi chịu tải thấp hơn 200 ℃ so với gạch silica.

Ngoài các tinh thể mullite chịu lửa cao, gạch đất sét nung còn chứa gần một nửa pha thủy tinh vô định hình có điểm nóng chảy thấp.

Trong phạm vi nhiệt độ 0 ~ 1000 ℃, thể tích của Gạch chống cháy chịu áp suất cao giãn nở đồng đều khi nhiệt độ tăng.

Đường cong giãn nở tuyến tính là một đường thẳng và tỷ lệ giãn nở tuyến tính là 0,6% ~ 0,7%, chỉ bằng khoảng một nửa so với gạch silica.

Khi nhiệt độ đạt đến 1200 ℃ và sau đó tiếp tục tăng, thể tích của nó sẽ bắt đầu co lại từ độ giãn nở cực đại.

Sự co rút còn lại của Gạch chống cháy chịu áp suất cao dẫn đến sự lỏng lẻo của các mối nối vữa trong khối xây, đây là một nhược điểm lớn của gạch đất sét.

Khi nhiệt độ vượt quá 1200 ° C, các chất có điểm nóng chảy thấp trong Gạch chống cháy chịu áp suất cao dần dần nóng chảy, và các hạt bị ép chặt vào nhau do sức căng bề mặt, dẫn đến co thể tích.

Thực tiễn sản xuất ở Trung Quốc đã chứng minh rằng trước khi nghiền, clinker có hàm lượng nhôm cao được phân loại và phân loại nghiêm ngặt, và được lưu trữ trong các tầng.

Việc sử dụng clinker bauxit và phương pháp nghiền vây đất sét kết hợp có thể nâng cao chất lượng sản phẩm.

Lợi thế cạnh tranh:

1. Giá cả cạnh tranh.Làm cho các sản phẩm cạnh tranh trên thị trường của bạn.

2. Kinh nghiệm dồi dào.Ngăn ngừa các vết nứt và xoắn trong viên gạch.

3. Khuôn mẫu khác nhau.Tiết kiệm phí khuôn cho bạn.

4. Kiểm soát chất lượng nghiêm ngặt.Đáp ứng yêu cầu chất lượng của khách hàng.

5. Cổ phiếu lớn.Đảm bảo giao hàng nhanh chóng.

6. Đóng gói chuyên nghiệp.Tránh hư hỏng và đảm bảo hàng hóa trong vận chuyển

Đặc trưng

1. kháng axit cao
2. Hấp thụ nước thấp
3. Quá trình oxy hóa ở nhiệt độ phòng không dễ dàng
5. Chịu áp lực cao
6. Dễ dàng làm sạch
7. Chống ăn mòn axit và kiềm mạnh (tham số> 99,8)
8. Thuận tiện cho việc cài đặt
9. Phân phối khí và chất lỏng đồng nhất
10. Cấu trúc đáng tin cậy và ổn định hóa học
11. Tuổi thọ dài, hơn 3 năm bảo hành
12. Nhiệt độ làm việc cao: 1650-1720C
13. Kích thước chính xác, dung sai nhỏ

Zhengzhou Annec CO., Ltd. được thành lập vào năm 2003, và là một công ty niêm yết của NASDAQ từ năm 2011 với mã nhận dạng ANNC.Annec đã trở thành nhà lãnh đạo công nghiệp ở Trung Quốc trong các lĩnh vực sản xuất vật liệu chịu lửa, Kỹ thuật chế tạo lò nung nóng của lò cao và năng lực cho dự án EPC.Annec có Trung tâm Công nghệ Doanh nghiệp cấp tỉnh và Trung tâm Nghiên cứu Bếp lửa Cao nhất, Công ty TNHH Kỹ thuật & Công nghệ Annec (Bắc Kinh) và bốn Nhà sản xuất Vật liệu chịu lửa.Sản lượng hàng năm của các loại vật liệu chịu lửa khác nhau có thể đạt 150 nghìn tấn, và đảm nhận hơn 10 dự án chìa khóa trao tay cho bếp lò cao.

Annec là một công ty công nghệ cao quốc gia và được công nhận với tiêu chuẩn hệ thống kiểm soát chất lượng ISO9001: 2008, tiêu chuẩn hệ thống kiểm soát môi trường ISO12001: 2004 và GB / T28001-2011 HAZOPS.Annec đã thiết lập một hệ thống quản lý toàn diện và hiệu quả với những cân nhắc thiết thực cho nhân viên và cộng đồng của mình, đồng thời kiên trì thúc đẩy giá trị bản thân của nhân viên và chất lượng sản phẩm.Với những nỗ lực này, Annec đã được trao Giải thưởng Chất lượng Thị trưởng Trịnh Châu 2012 danh giá.
