Nguồn gốc:
Trung Quốc
Hàng hiệu:
Annec
Số mô hình:
BG-96A / BG-96B / BG-95 / XBG-96 / ZBG-96 / ZBG-96

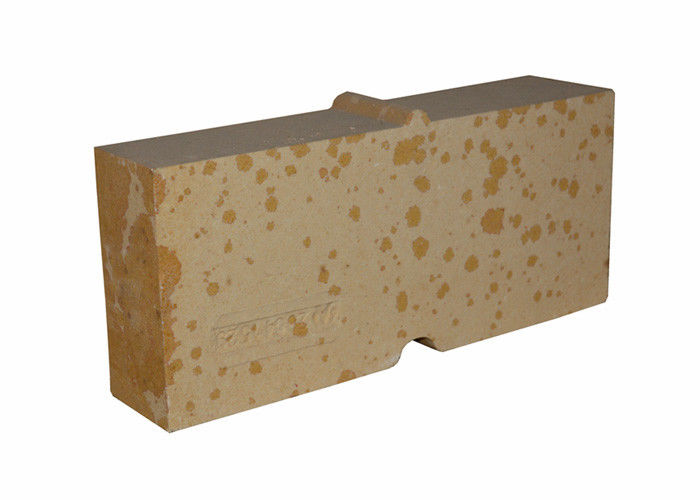

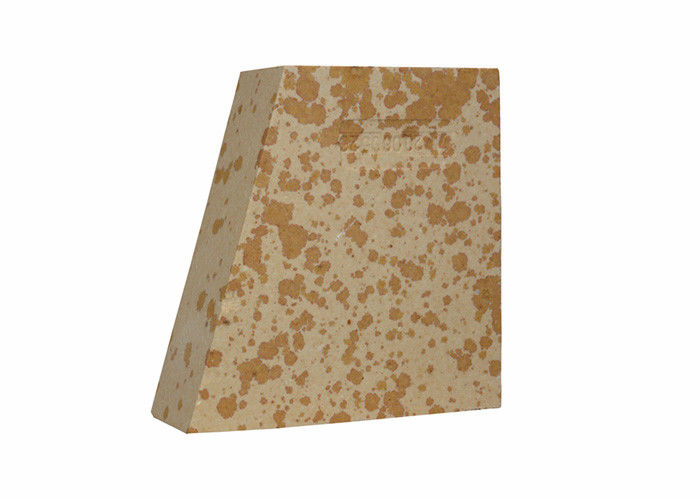

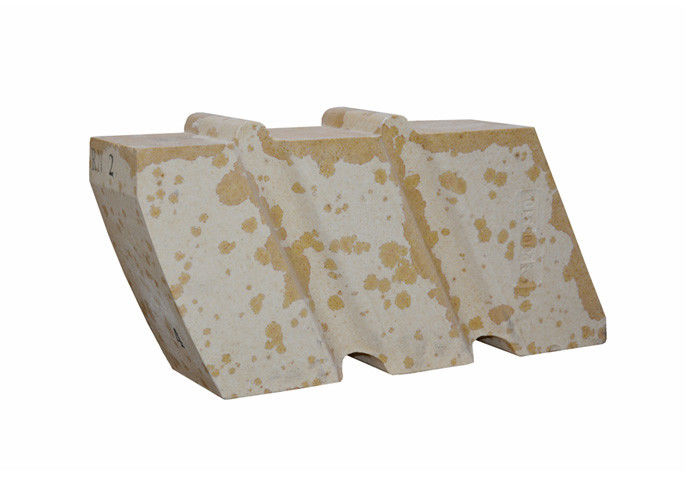

Chịu nhiệt độ cao 2.34 G / Cm3 Gạch chịu lửa silica
Định nghĩa:
Gạch chống cháy Alumina-Silica Các bác sĩ cho biết:Thuộc loại vật liệu chịu lửa axit, có khả năng chống ăn mòn xỉ axit tốt, nhiệt độ hóa mềm của tải cao tới 1640 ~ 1670 ℃, thể tích sử dụng lâu dài tương đối ổn định dưới nhiệt độ cao.
Các Gạch chống cháy Alumina-Silica chủ yếu là một vật liệu chịu lửa axit bao gồm thạch anh vảy, canxit và một lượng nhỏ thạch anh dư và pha thủy tinh.
Hàm lượng silica của Gạch chống cháy Alumina-Silica cao hơn 94%. Mật độ riêng 2,35g / cm3. Nó có khả năng chống lại xỉ axit.Cường độ nhiệt độ cao cao hơn.Caokhúc xạ Dưới tải.Ở nhiệt độ cao trong thời gian dài mà không bị biến dạng.Độ ổn định sốc nhiệt thấp.Sử dụng silica tự nhiên làm nguyên liệu thô, với lượng chất khoáng thích hợp, để thúc đẩy quá trình chuyển hóa thạch anh trong phôi thành thạch anh đóng cặn.
Nó được bắn chậm ở 1350 ~ 1430 ℃ trong bầu khí quyển giảm.Khi được nung nóng đến 1450 ℃, khoảng 1,5 ~ 2,2% tổng thể tích giãn nở, sự giãn nở dư sẽ làm cho các mối nối bị cắt đóng lại, để đảm bảo rằng khối xây có độ kín khí tốt và độ bền kết cấu.
Lợi thế:
Các đặc tính của gạch silica lò nung thủy tinh là:
(1) Thể tích ổn định ở nhiệt độ cao, và thân lò sẽ không thay đổi do bề mặt dao động nhiệt độ.Do nhiệt độ hóa mềm tải cao của gạch silica và tốc độ rão thấp, lò thủy tinh có thể giữ cho thân lò không bị biến dạng ở 1600 ℃ và cấu trúc ổn định;
(2) Không gây ô nhiễm thủy tinh nóng chảy.Thành phần chính của gạch silicon là SiO2, nếu trong quá trình sử dụng có bị vón cục hoặc xuất hiện các giọt nước trên bề mặt cũng không ảnh hưởng đến chất lượng của thủy tinh nóng chảy;
(3) Kháng hóa chất.Gạch silicon của cấu trúc phía trên bị ăn mòn bởi khí có chứa R2O trong thành phần thủy tinh, và một lớp biến chất mịn được hình thành trên bề mặt, làm giảm tốc độ ăn mòn và đóng vai trò bảo vệ;
(4) Mật độ thể tích nhỏ, có thể làm giảm trọng lượng của thân lò
Ứng dụng:
Gạch chống cháy Alumina-Silica được sử dụng chủ yếu để làm vách ngăn của buồng luyện cốc và lò đốt của lò luyện cốc, buồng tái sinh và buồng chứa than của lò luyện thép lộ thiên, hố ngâm, vật liệu chịu lửa của lò nung chảy thủy tinh và lò nung kết gốm sứ và hầm lò khác và các loại chịu lực khác các bộ phận.
Nó cũng được sử dụng cho các bộ phận chịu tải nhiệt độ cao của lò cao nóng và đỉnh lò sưởi hở axit.
Gạch silica trong lò thủy tinh đề cập đến các sản phẩm chịu lửa silic được sử dụng trong phần nhiệt độ cao của lò thủy tinh (không tiếp xúc với thủy tinh nóng chảy).
Lò nung hồ bơi là một khối xây phức tạp được làm bằng các vật liệu chịu lửa khác nhau.Hầu hết các hầm của nó được làm bằng gạch silica, bức tường ngực và lò nhỏ cũng đều sử dụng gạch silica.Kể từ những năm 1970, một số đã được hợp nhất với corundum zirconium.Hoặc các sản phẩm β-alumina thay thế.Một số lò nung thủy tinh cũng sử dụng gạch silica cho các hầm và gạch rô của lò tái sinh.
Product Description:
| Gạch chống cháy Alumina-Silica | |||||||
| Mục | Đơn vị | BG-96A | BG-96B | BG-95 | XBG-96 | ZBG-96 | ZBG-96 |
| SiO2 | % | ≥96 | ≥96 | ≥95 | ≥96 | ≥96 | ≥96 |
| Fe2O3 | % | ≤0,6 | ≤0,8 | ≤1.0 | ≤0,8 | ≤0,8 | ≤0,8 |
| Tan chỉ số | % | ≤0,5 | ≤0,7 | - | ≤0,5 | ≤0,5 | ≤0,7 |
| Độ rỗng rõ ràng | % | ≤21 | ≤22 | ≤22 | ≤21 | ≤21 | ≤22 |
| Mật độ hàng loạt chắc chắn | g / cm3 | ≤2,34 | ≤2,34 | ≤2,34 | ≤2,34 | ≤2,34 | ≤2,34 |
| Sức mạnh nghiền lạnh | Mpa | ≥40 | ≥35 | ≥30 | ≥35 | ≥30 | ≥35 |
| Thạch anh dư | % | ≤3 | ≤3 | ≤3 | - | - | - |
| Độ khúc xạ dưới tải, 0,2MPa | ℃ | ≥1680 | ≥1680 | ≥1680 | ≥1680 | ≥1680 | ≥1680 |
| Thay đổi tuyến tính khi làm nóng lại (1450 ℃ × 2h) | % | 0 ~ 0,2 | 0 ~ 0,2 | 0 ~ 0,2 | +0,2 | +0,2 | +0,2 |
Gửi yêu cầu của bạn trực tiếp đến chúng tôi
