Nguồn gốc:
Trung Quốc
Hàng hiệu:
Annec

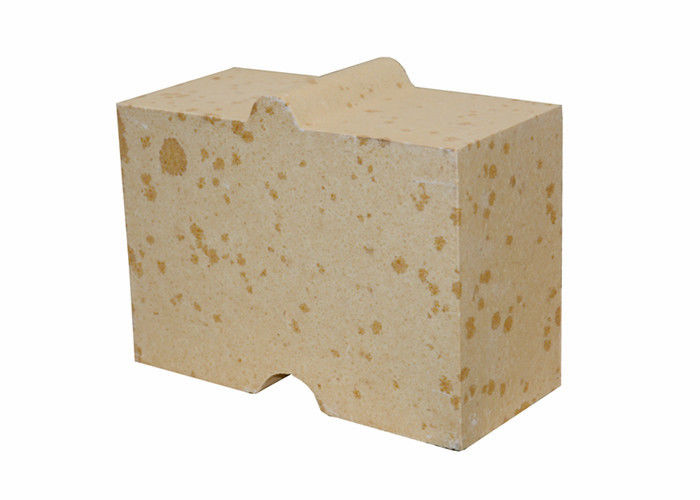

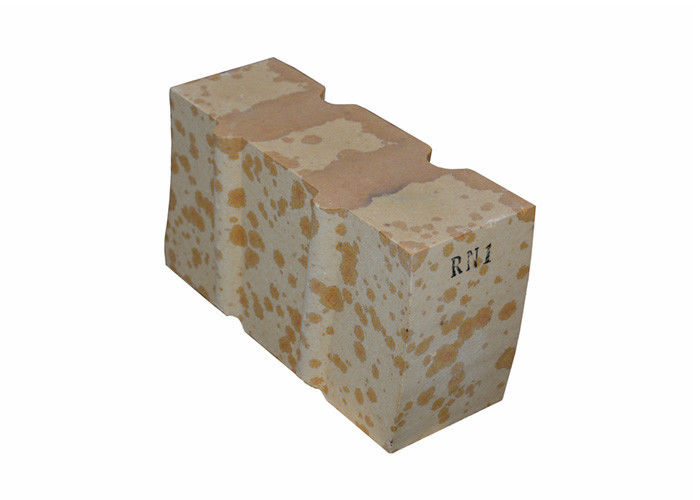

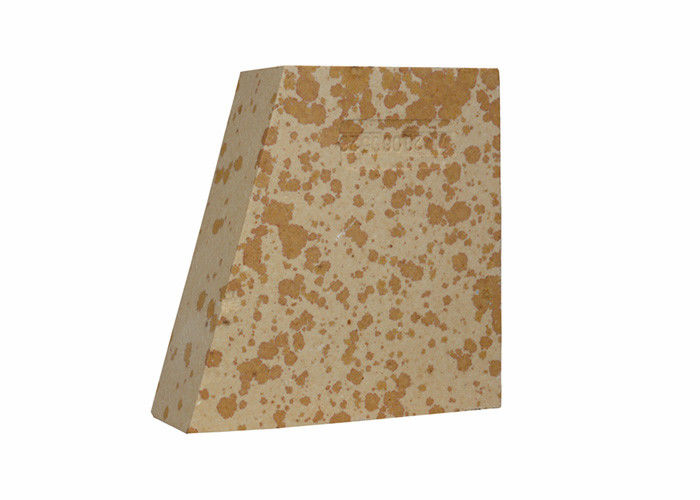

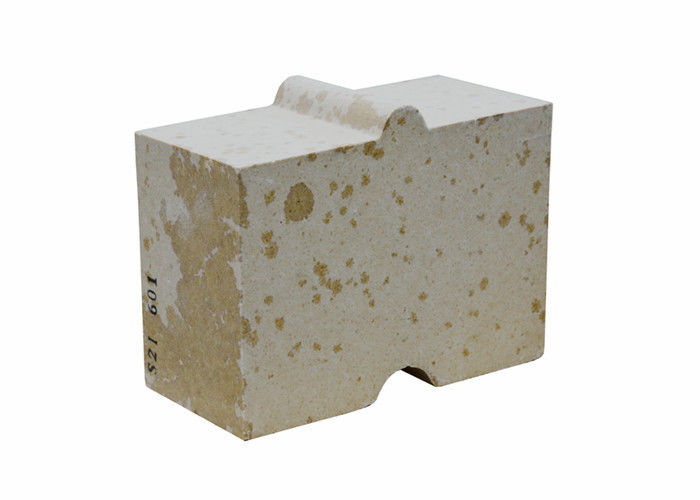

Nhiệt độ cao chống axit Alumina Silica Firebrick cho lò nung
Kích thước tiêu chuẩn: Loại gạch này là kích thước đặc biệt cho các đường ống có độ bền trong ngành, kích thước đặc biệt và Dịch vụ OEM cũng cung cấp!
Kích thước chính xác, cung cấp các loại hình dạng theo bản vẽ của khách hàng
Product Description:
| Gạch silica | ||
| Mục | Giá trị | |
| Al2O3 | (%) | ≤1.0 |
| Fe2O3 | (%) | ≤1.0 |
| SiO2 | (%) | ≥95 |
| Mật độ hàng loạt (g / cm3) | ≥1,80 (Gạch tường) | |
| ≥1,78 (Gạch rô / Gạch tay) | ||
| Mật độ hàng loạt chắc chắn (g / cm3) | ≤2,34 | |
| Độ rỗng rõ ràng (%) | ≤24 (Checker Brick / Hand Brick) | |
| ≤23 (Gạch tường) | ||
| Cường độ nghiền nguội (MPa) | ≥25 (Gạch làm bằng máy) | |
| ≥22 (Gạch rô / Gạch tay) | ||
| Thạch anh dư (%) | ≤1,5 | |
| Độ giãn nở nhiệt 1000 ℃ (%) | 1,2 | |
| Độ dẫn nhiệt 1200 ℃ (W / mK) | 2 | |
| Tốc độ Creep (20 ~ 50h, 0.2MPa) (%) | ≤0,3 (1500 ℃) | |
| Thay đổi tuyến tính khi làm nóng (1500 ℃ × 5h) (%) | 0 ~ + 0,2 |
|
Sự định nghĩa:
Gạch silicas được làm bằng silicon làm nguyên liệu thô với nhiệt độ nung cao, mà oxit silic ở trên93%, được sử dụng trong lò cao, lò luyện cốc, lò nung thủy tinh, loại gạch này có độ ổn định thể tích tốt ở nhiệt độ cao, độ chịu nhiệt cao dưới tải trọng, tỷ lệ co ngót nhỏ trong điều kiện làm việc.
Nó được bắn chậm ở 1350 ~ 1430 ℃ trong bầu không khí giảm.Khi được nung nóng đến 1450 ℃, khoảng 1,5 ~ 2,2% tổng thể tích giãn nở, sự giãn nở dư sẽ làm cho các khớp cắt đóng lại, để đảm bảo rằng khối xây có độ kín khí tốt và độ bền của cấu trúc.
Thuận lợi:
Hàm lượng tạp chất thấp hơn
Khả năng chống mài mòn xỉ tuyệt vời
Không bị co lại khi bị bỏng nhiều lần
Nhân vật sức mạnh lạnh lùng siêu cao hơn
Hiệu suất tốt ở nhiệt độ cao chịu nhiệt khi chịu tải
Khả năng chịu nhiệt cao hơn với độ chịu nhiệt tốt
Gạch chịu lửa nhôm silicat
Đăng kí:
Gạch silicachủ yếu được sử dụng cho buồng luyện cốc và buồng đốt của lò luyện cốc, buồng tái sinh và buồng chứa than của thép làm lò nung lộ thiên, hố ngâm, vật liệu chịu lửa của lò nung chảy thủy tinh, nung kết gốm và các kho chứa lò nung khác.Dùng làm vách ngăn lò Các bộ phận chịu tải khác.
Nó cũng được sử dụng cho các bộ phận chịu tải nhiệt độ cao của lò cao nhiệt độ cao và phần trên của lò nung hở axit.
Gạch silicađối với lò thủy tinh đề cập đến sản phẩm chịu lửa silicon được sử dụng trong phần nhiệt độ cao của lò thủy tinh (không tiếp xúc với chất lỏng thủy tinh), nó là một loại vật liệu chịu lửa axit chủ yếu được làm từ tridymit, cristobalit và một lượng nhỏ thạch anh dư như cũng như pha thủy tinh.Vật liệu chịu lửa thô là cát silica tự nhiên có hàm lượng SiO2 phải trên 96%.Hàm lượng SiO2 trong cát silica càng cao thì gạch silica càng chịu được nhiệt độ cao.
Lò nung thủy tinhGạch silicaCó nhiệt độ và thể tích ổn định cao, không ô nhiễm chất lỏng thủy tinh, chống ăn mòn hóa học, mật độ khối nhỏ và có thể giảm trọng lượng của thân lò.
Đóng gói và vận chuyển
Đóng gói tiêu chuẩn: bao bì bên trong không thấm nước + bao bì bên ngoài thích hợp cho vận chuyển container
Gửi yêu cầu của bạn trực tiếp đến chúng tôi
