Nguồn gốc:
Trung Quốc
Hàng hiệu:
ANNEC
Chứng nhận:
ISO
Số mô hình:
DLG-150

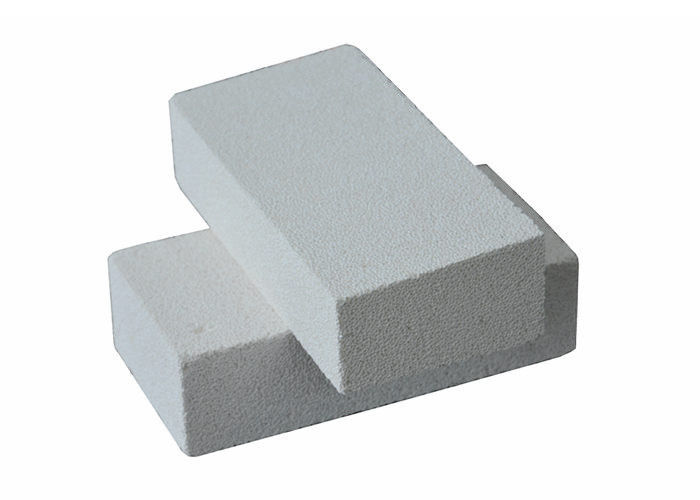

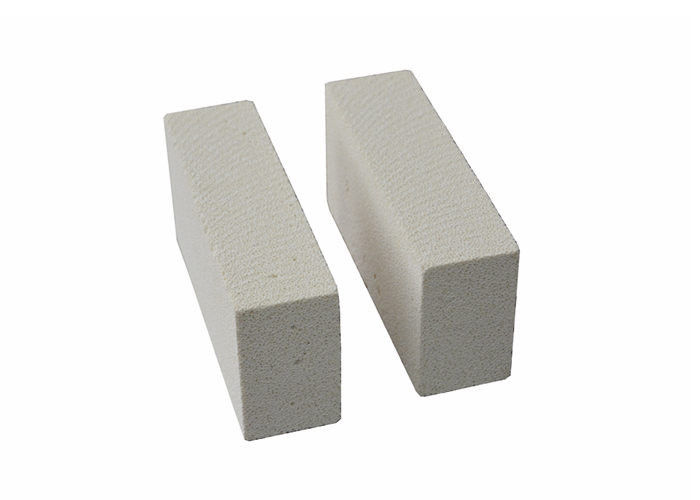

Gạch cách nhiệt Mullite sắt thấp dùng để chỉ sản phẩm chịu lửa cách nhiệt làm bằng bôxit với hàm lượng Al2O3 không nhỏ hơn 48%.
Gạch cách nhiệt Mullite sắt thấp chủ yếu được làm bằng clinker bauxite, kết hợp với đất sét làm nguyên liệu thô, trộn với chất kết dính và mùn cưa.
Để cải thiện hiệu suất của sản phẩm, alumin công nghiệp, corundum, sillimanite, kyanite và silica được thêm vào. Bột có thể được sản xuất với mật độ khối trên 0,4g / cm3.Hàm lượng Al2O3 và mật độ khối là khác nhau, nhiệt độ hoạt động cao nhất cũng khác nhau, thường là 1250-1350 ℃, một số lên đến 1550 ℃
Quy trình sản xuất:
Gạch cách nhiệt Mullite sắt thấpbao gồm năm phần: chuẩn bị chất tạo bọt, chuẩn bị bùn bọt, đúc, sấy và nung.
(1) Chuẩn bị chất tạo bọt.
(2) Điều chế bùn bọt.
(3) Hình thành.
(4) Làm khô.
(5) Bắn súng.
Khối lượng riêng của gạch cách nhiệt nhẹ dòng GM là 0,6 ~ 1,25g / cm3.Nhiệt độ làm việc từ 1300 ℃ đến 1600 ℃.Mỗi loại sản phẩm có thiết kế độc đáo để đáp ứng các nhu cầu về nhiệt, lý và hóa khác nhau. Gạch nhẹ cách nhiệt dòng GM được làm từ nguyên liệu thô chất lượng tốt và siêu tinh khiết, với các chất trám được phân loại nghiêm ngặt theo cấp.Các chất trám này có thể tạo thành một cấu trúc lỗ rỗng đồng nhất sau khi nung trong quá trình sản xuất. Mỗi mặt của viên gạch được gia công theo kích thước chính xác cần thiết. Vật liệu này mang lại lợi nhuận bằng cách giảm chi phí nhiên liệu, chi phí xây dựng và giảm thời gian ở nhiệt độ cao lò lửa.
Tính năng của gạch cách nhiệt
Các ứng dụng của gạch cách nhiệt
Các lớp lót chịu lửa của bề mặt nóng hoặc lót các lớp cách nhiệt bằng các vật liệu chịu lửa khác.Các lớp lót chịu lửa hoặc vật liệu cách nhiệt của lò công nghiệp trong ngành dầu khí hoặc hóa chất, chẳng hạn như, lò nhiệt phân etylen, lò hình ống, lò nung tổng hợp amoniac, máy tạo khí và lò con thoi nhiệt độ cao, v.v.
Thông số kỹ thuật của gạch cách nhiệt
Các chỉ số vật lý và hóa học cho gạch cách nhiệt
| Nhãn hiệu Properties | JM-23 | JM-26 | JM-28 | JM-30 | JM-32 | |
| Nhiệt độ phân loại (℃) | 1300 | 1400 | 1500 | 1550 | 1600 | |
| Mật độ khối lượng lớn (g / cm3) | 0,6 | 0,8 | 0,9 | 1.0 | 1.1 | |
| Lạnh Sức mạnh nghiền (MPa) | 1,2 | 1.số 8 | 2.5 | 3,3 | 3.5 | |
| Mô đun vỡ (MBố) | 1,0 | 1.7 | 2.3 | 3.1 | 3.2 | |
| Thay đổi tuyến tính vĩnh viễn (CT x24h)% | 0.6 | 0.6 | 0.số 8 | 0,9 | 1,01 | |
| Sự giãn nở nhiệt (%) @ 1000 ℃ | 0,50 | 0.52 | 0.52 | 0.53 | 0,7 | |
| Độ dẫn nhiệt (W / mk) | 350℃ | 0,1số 8 | 0,27 | 0,32 | 0.38 | 0,49 |
| 400℃ | 0.20 | 0,29 | 0,34 | 0,40 | 0,5 | |
| 600℃ | 0.24 | 0,32 | 0,36 | 0,42 | 0,51 | |
|
Hóa chất Phân tích(%) |
Al2O3 | 40 | 56 | 67 | 73 | 77 |
| Fe2O3 | 1,0 | 0.số 8 | 0,7 | 0.7 |
0.5 |
|
Gửi yêu cầu của bạn trực tiếp đến chúng tôi
