Nguồn gốc:
Trung Quốc
Hàng hiệu:
Annec
Số mô hình:
BG-96A / BG-96B / BG-95 / XBG-96 / ZBG-96 / ZBG-96
Định nghĩa:

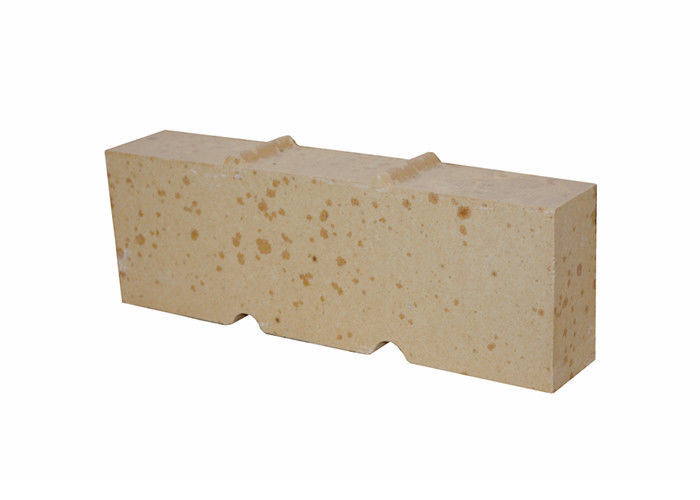

Gạch chống cháy Silica được làm từ nguyên liệu silicon, hàm lượng SiO2 trên 95%.Và hàm lượng Al2O3 dưới 1,0%.Nhà máy của chúng tôi sản xuất các loại sản phẩm chịu lửa.Các sản phẩm có thể được thực hiện theo yêu cầu của khách hàng.
Lợi thế:
Gạch chống cháy Silicacó các đặc điểm của độ dẫn nhiệt thấp, nhiệt độ làm mềm tải cao, giãn nở dư nhỏ và hiệu suất thay đổi đường đốt tuyệt vời.Chúng thích hợp cho các lò công nghiệp như lò luyện cốc, lò cao nóng, lò nung thủy tinh và lò cacbon.Nó chủ yếu được sử dụng cho lớp cách nhiệt và lớp làm việc của thiết bị nhiệt, và có thể được sử dụng cho lớp cách nhiệt của các thiết bị lò nung nhiệt độ cao khác nhau trong điều kiện nhiệt độ cao (≤1500 ℃) mà không tiếp xúc với xỉ nóng chảy.Sản phẩm này phù hợp với vật liệu cách nhiệt của lớp lót gạch silica của lò cao nhiệt độ cao của lò cao và vật liệu cách nhiệt của khối xây bằng gạch silica của lò thủy tinh.
Chung Gạch chống cháy Silicacó thể chia thành hai cấp: cấp thứ nhất có thể dùng trong nóc lò nung cán thép và nóc lò công nghiệp silicat, có thể tiếp xúc trực tiếp với ngọn lửa;lớp thứ hai được sử dụng trong cách nhiệt lò công nghiệp nói chung.Áp dụng cho: lò công nghiệp như lò luyện cốc, lò cao nóng, lò nung chảy thủy tinh và lò nung cacbon.Nói chung, khối lượng riêng của gạch chịu lửa cách nhiệt silicon là 0,9-1,1g / cm3, cường độ nén là 2,0-5,9MPa và hệ số dẫn nhiệt là 0,35-0,42W / (m · K).Nó có khả năng chống cháy tuyệt vời, nhiệt độ hóa mềm của nó khi chịu tải là gần 1620 ℃ đối với gạch silica dày đặc, chỉ với một lượng giãn nở còn lại nhỏ và độ ổn định nhiệt của nó tốt hơn gạch silica dày đặc.Vì vậy, gạch chịu lửa cách nhiệt silic có thể sử dụng lâu dài trong điều kiện nhiệt độ cao (1500-1550 ° C) mà không cần tiếp xúc với xỉ nóng chảy, nhưng chúng đặc biệt thích hợp cho các lò nung nóng nhiệt độ cao của các lò cao lớn.Cách nhiệt của khí gạch silica.
Ứng dụng:
Gạch chống cháy silica được sử dụng chủ yếu để làm vách ngăn của buồng luyện cốc và lò đốt của lò luyện cốc, buồng tái sinh và buồng chứa than của lò luyện thép lộ thiên, hố ngâm, vật liệu chịu lửa của lò nung chảy thủy tinh và lò nung kết gốm sứ và hầm lò khác và các loại chịu lực khác các bộ phận.
Nó cũng được sử dụng cho các bộ phận chịu tải nhiệt độ cao của lò cao và đỉnh lò nung hở axit.
Product Description:
|
Gạch chống cháy silica |
|||||||
|
Mục |
Đơn vị |
BG-96A |
BG-96B |
BG-95 |
XBG-96 |
ZBG-96 |
ZBG-96 |
|
SiO2 |
% |
≥96 |
≥96 |
≥95 |
≥96 |
≥96 |
≥96 |
|
Fe2O3 |
% |
≤0,6 |
≤0,8 |
≤1.0 |
≤0,8 |
≤0,8 |
≤0,8 |
|
Tan chỉ số |
% |
≤0,5 |
≤0,7 |
- |
≤0,5 |
≤0,5 |
≤0,7 |
|
Độ rỗng rõ ràng |
% |
≤21 |
≤22 |
≤22 |
≤21 |
≤21 |
≤22 |
|
Mật độ hàng loạt chắc chắn |
g / cm3 |
≤2,34 |
≤2,34 |
≤2,34 |
≤2,34 |
≤2,34 |
≤2,34 |
|
Sức mạnh nghiền lạnh |
Mpa |
≥40 |
≥35 |
≥30 |
≥35 |
≥30 |
≥35 |
|
Thạch anh dư |
% |
≤3 |
≤3 |
≤3 |
- |
- |
- |
|
Độ khúc xạ dưới tải, 0,2MPa |
℃ |
≥1680 |
≥1680 |
≥1680 |
≥1680 |
≥1680 |
≥1680 |
|
Thay đổi tuyến tính khi làm nóng lại (1450 ℃ × 2h) |
% |
0 ~ 0,2 |
0 ~ 0,2 |
0 ~ 0,2 |
+0,2 |
+0,2 |
+0,2 |
Đóng gói và vận chuyển
Đóng gói tiêu chuẩn: bao bì bên trong không thấm nước + bao bì bên ngoài phù hợp cho vận chuyển container
Gửi yêu cầu của bạn trực tiếp đến chúng tôi
